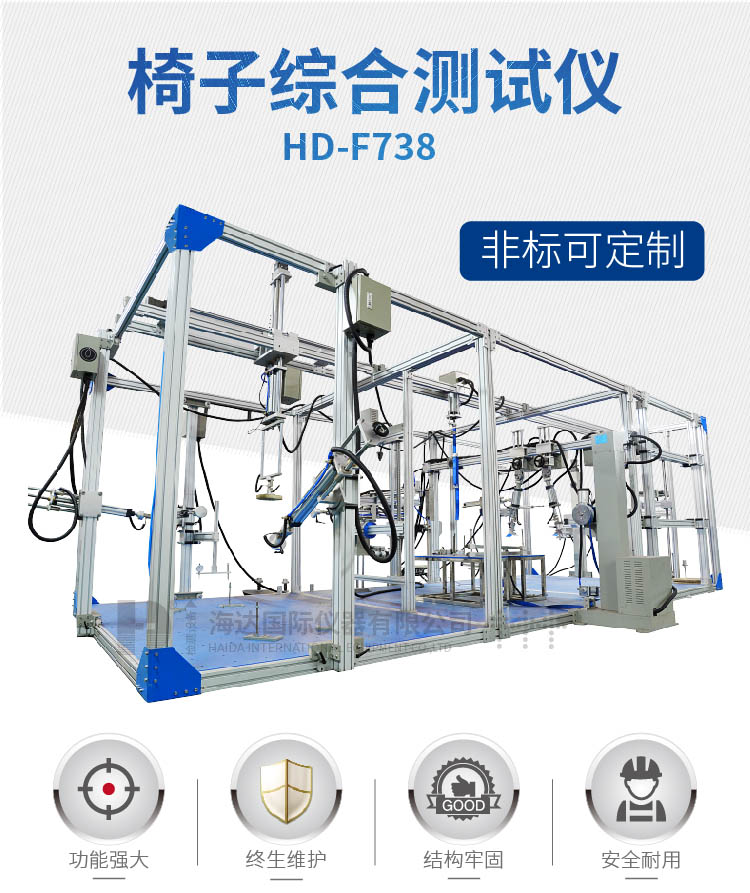

椅子床架綜合測試儀HD-F738
來源:海達儀器有限公司 時間:2021-04-05 11:08:53 海達小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||

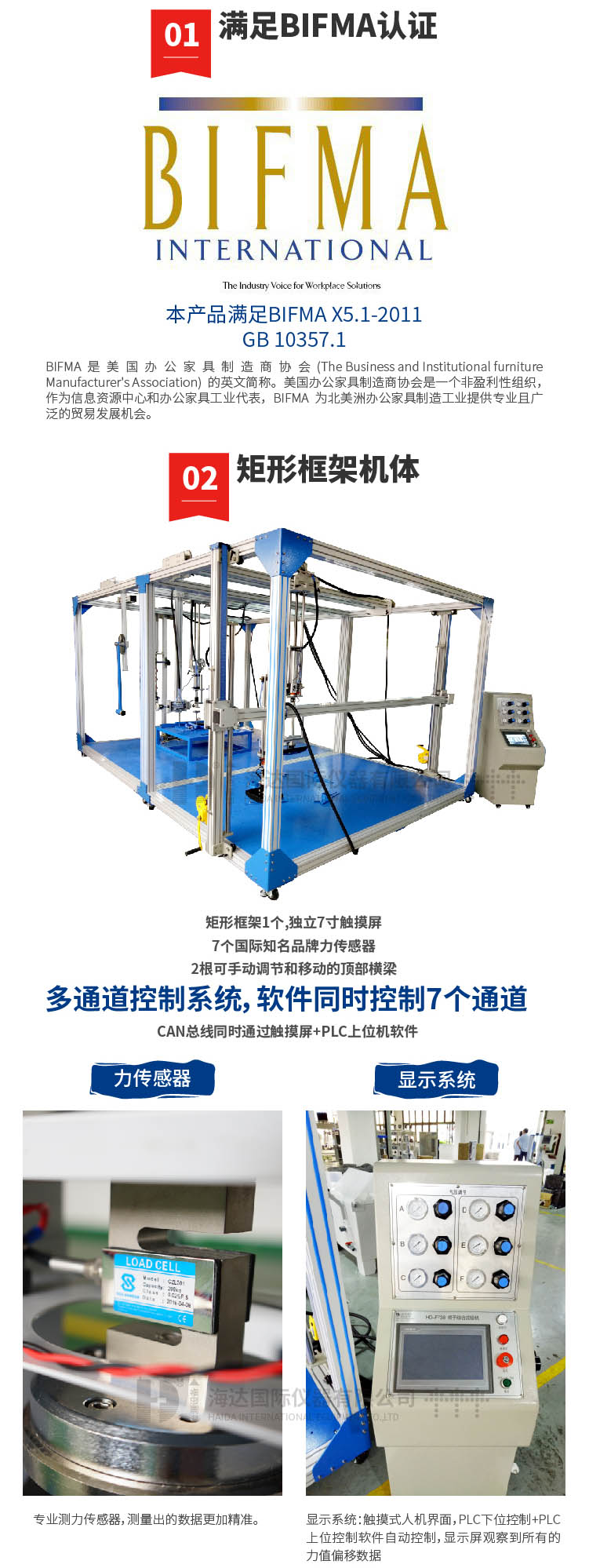

椅子綜合測試儀在同一臺試驗機上可以進行椅子的各種測試，用戶可以通過簡單快捷的調整，完成椅子椅座－椅背、扶手、兩側等部位的力學性能測試。 設計標準：1.Bifma x5.1-2011 2.GB 10357.1 | ||
| 主要技術參數 | ||

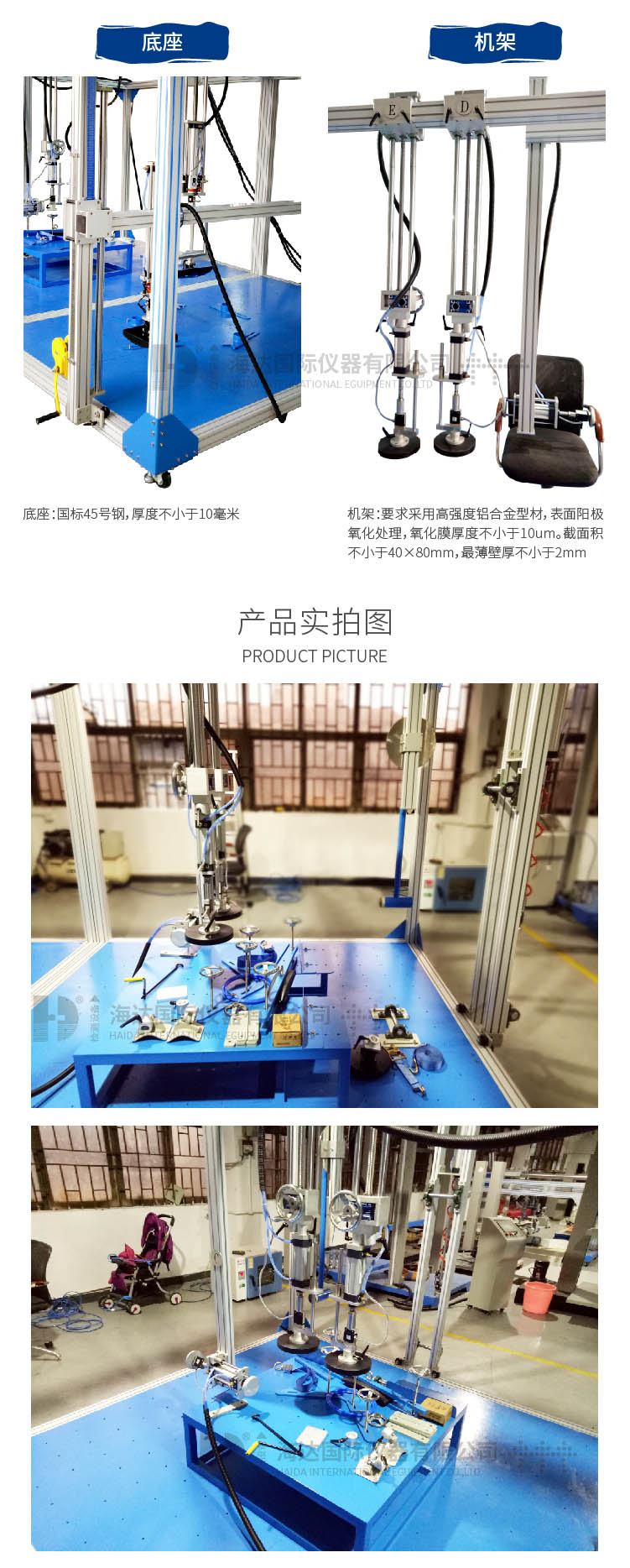

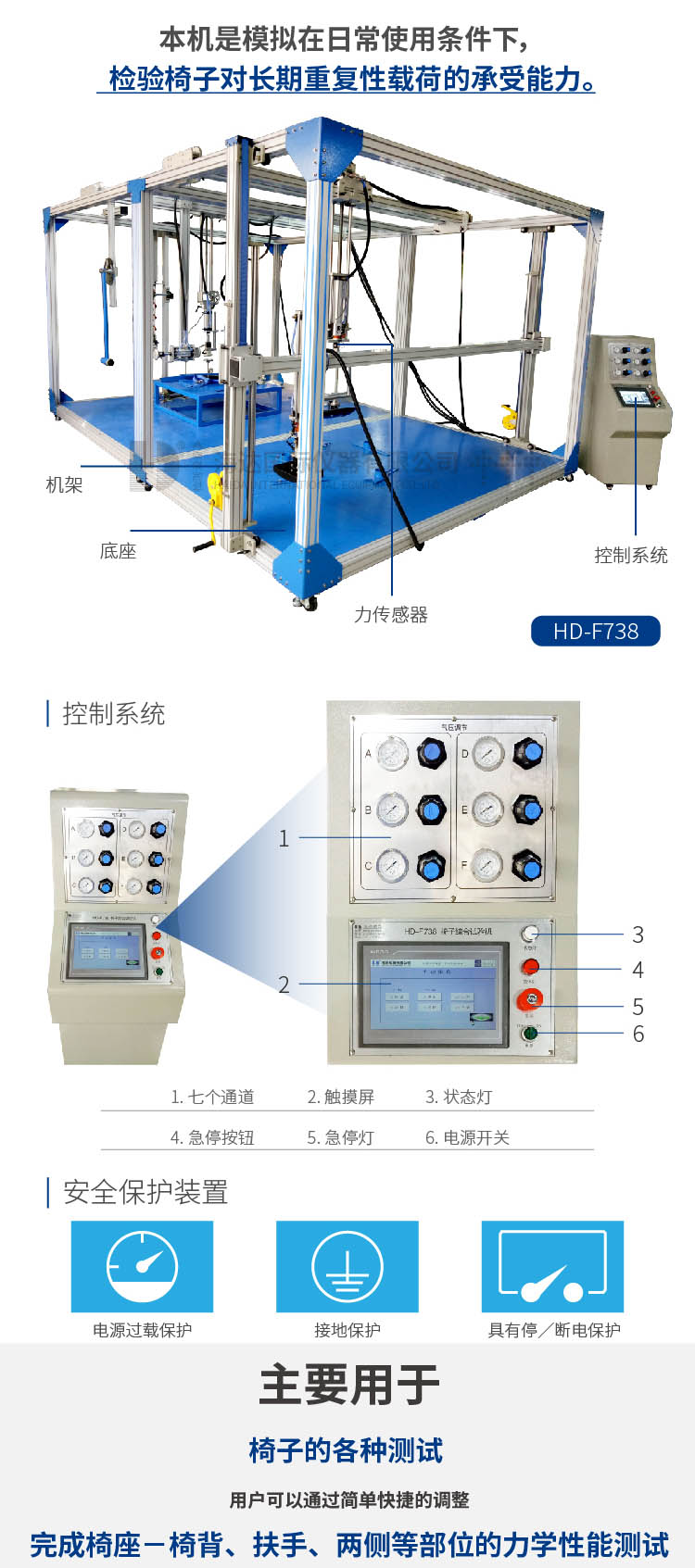

一、設備組成及配置要求： 1、矩形框架1個，2根可手動調節和移動的頂部橫梁；7個國際知名品牌力傳感器 ；多通道控制系統，軟件同時控制7個通道，每個通道都通過基準同步時間進行操作，不同通道分組控制。 控制系統具備觸摸屏+電腦同時控制或相線獨立控制。系統安裝于臺式PLC控制盒中，獨立7寸觸摸屏，基于CAN總線同時通過觸摸屏+PLC上位機軟件。 2、配置要求： ①機架：要求采用高強度鋁合金型材，表面陽極氧化處理，氧化膜厚度不小于10um。截面積不小于40×80mm，薄壁厚不小于2mm； ②底座：國標45號鋼，厚度不小于10毫米； ③PLC及模塊單元、氣缸、電磁閥、手動調壓閥、力量傳感器等要求配置 ④顯示系統：觸摸式人機界面； 3、帶標準規定的砝碼配件1套。 二、技術指標： 1、多通道控制系統1個，同時控制7個測試通道。 2、水平扶手測試軸行程：400mm，容量：2500N。 3、垂直扶手加載軸行程：500mm，容量：2500N。 4、垂直坐墊加載軸 行程：500mm，容量：2500N。 5、椅子靠背加載軸 行程：500mm，容量：2000N 6、力傳感器：0-3000N，含校正數據表。 7、所有力加載軸都帶力傳感器測量系統。 8、系統測力精度： 靜態：±0.5%、動態力：0-2%。 9、測試速度： 5---30次/分可調。 10、測試次數0---999,999次 可任意設定。 12、PLC下位控制+PLC上位控制軟件自動控制，顯示屏觀察到所有的力值偏移數據。 13、下位機系統：高速工控機：能實現快速采集，并高速海量運算與存儲數據庫，可出實時報表 14、具有停／斷電記憶及斷點檢出停機功能。 15、停機方式： 到達試驗次數停機并報警。 16、設備具有故障自診斷系統；方便檢查和排除故障。 | ||
| ——————產品細節圖——————— | ||
